Verlegekabel bzw. Patchkabel crimpen
Jetzt einfach dein Kabel crimpen!
Netzwerkkabel bzw. Verlegekabel sind in den unterschiedlichsten Längen erhältlich: Die Spanne reicht von wenigen Zentimetern bis hin zu 100 Metern. Doch was tun, wenn du für die Verkabelung in deinem Netzwerk ein Kabel in einer Länge benötigen, die so nicht im Handel erhältlich ist? Die Lösung ist, selbst zur Zange zu greifen und das für dich passende Kabel in Eigenregie zu crimpen. Was sich erstmal recht kompliziert anhört, ist in Wahrheit – mit ein wenig Übung – eine Sache von wenigen Minuten.
Die Vorteile des Crimpens eigener Netzwerkkabel liegen klar auf der Hand: Nie mehr zusammengerollte, versteckte, überschüssige Patchkabel und immer der passende, qualitativ hochwertige Stecker an Ihren LAN-Kabeln. Besonders für diejenigen, die ein Netzwerk selbst einrichten möchten und dabei Verlegekabel verwenden, ist das eigene Crimpen der Patchkabel ein Muss. Als Nachteile sind natürlich der Mehraufwand sowie die bei falscher Ausführung eventuell auftretenden Fehlfunktionen zu nennen. Damit Sie das Crimpen Ihres Kabels ohne Probleme bewerkstelligen, liefern wir Ihnen hier eine ausführliche Beschreibung der einzelnen Arbeitsschritte von einem Kabel mit zwei einzelnen Steckern bis zum fertigen, funktionierenden Patchkabel.
Unser “Patchkabel Guide” liefert dir weitere Informationen darüber, welchen Kabel- bzw. Steckertyp du für die Verkabelung im Netzwerk benötigest. Zusätzlich erfährst du auch alles Wichtige über die einzelnen Netzwerkkabeltypen und Kategorisierungen wie Cat 5, Cat 5e, Cat 6 oder Cat 7.
Professionelle Netzwerkkabel selbst herstellen – Schritt für Schritt erklärt
In diesem kurzen Video siehst du, wie du ein Netzwerkkabel fachgerecht konfektionierst – vom Abisolieren bis zum sauberen Crimpen des RJ45-Steckers. Ideal für alle, die stabile Verbindungen und maximale Übertragungsqualität wollen. Jetzt anschauen und einfach nachmachen!
Um ein Patchkabel zu crimpen, werden folgende Werkzeuge und Zubehörteile benötigt:
- RJ45 Crimpzange
- Abisolierwerkzeug oder Teppichmesser
- Kabelschneider oder Seitenschneider
- Patchkabel bzw. Verlegekabel (Cat 5 – Cat 7)
- RJ45-Stecker (mit Einfädelhilfe, z.B. von Hirose)
- Im Idealfall Kabeltester RJ45
- Zusätzlich: Schaltplan für Verkabelung nach T568B
Vorbereitung des Patchkabels
Zunächst legen wir das Werkzeug wie die Crimpzange und die RJ45-Stecker zur Seite. Diese werden erst später beim Crimpen des Patchkabels benötigt.
1. Schritt

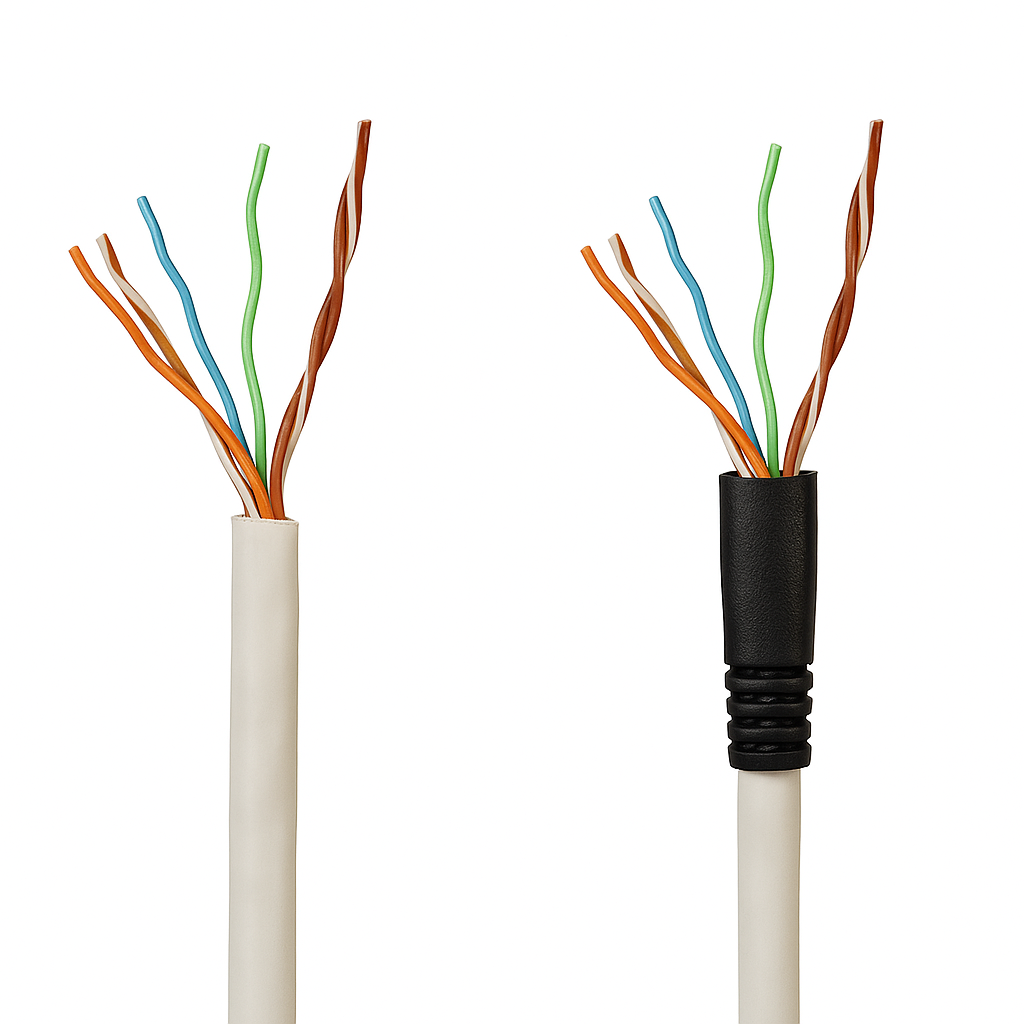

Als erstes muss das Verlegekabel bzw. Patchkabel vorne auf einer Länge von ca. 2-4 cm vom Kabelmantel befreit werden. Hierzu eignet sich am besten ein Abisolierwerkzeug oder alternativ ein Teppichmesser, wobei bei Letzterem darauf geachtet werden muss, dass beim Entfernen des Kabelmantels die Folierung der Adern nicht beschädigt wird. Zu diesem Zeitpunkt kann bereits der Knickschutz aufgezogen werden – wir erinnern allerdings nochmals zu einem späteren Zeitpunkt daran.
2.Schritt

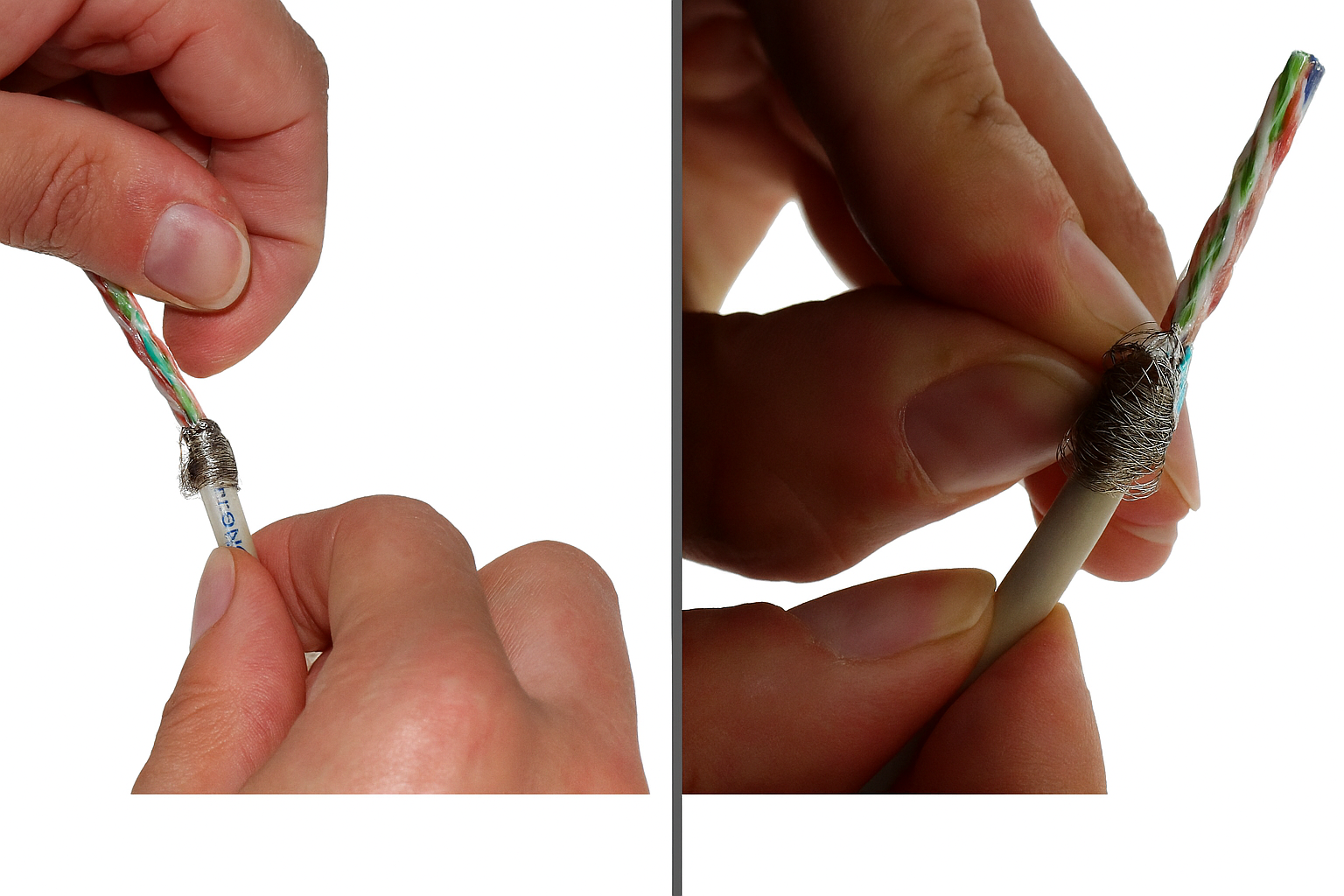

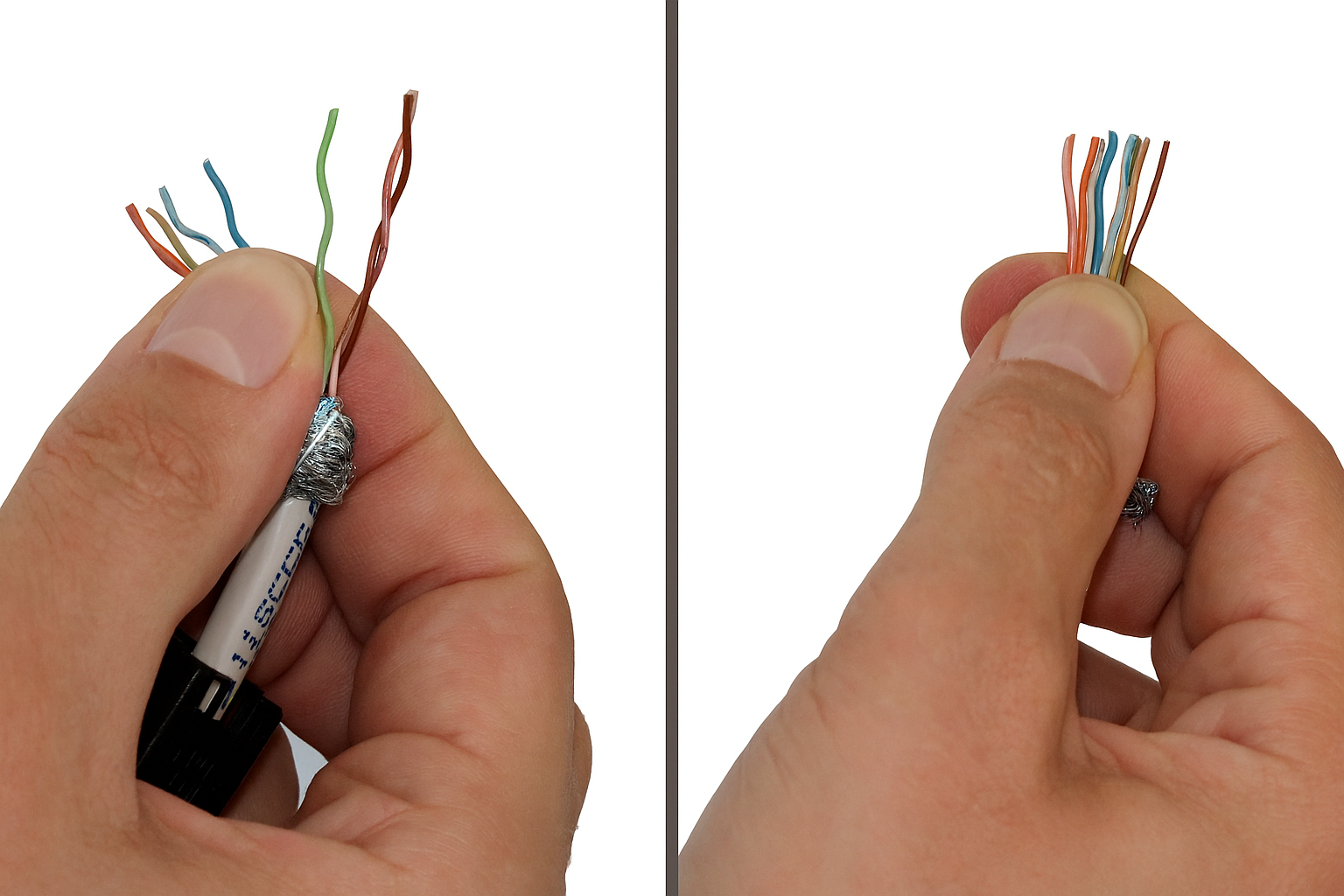

Nachdem der Mantel entfernt ist, wird der Geflechtschirm verzwirbelt und nach hinten gelegt. Zusätzlich muss ggf. die Folienschirmung der verdrillten Adern auf einer Länge von ca. 2-3 cm vorsichtig nach hinten gezogen werden.
3.Schritt

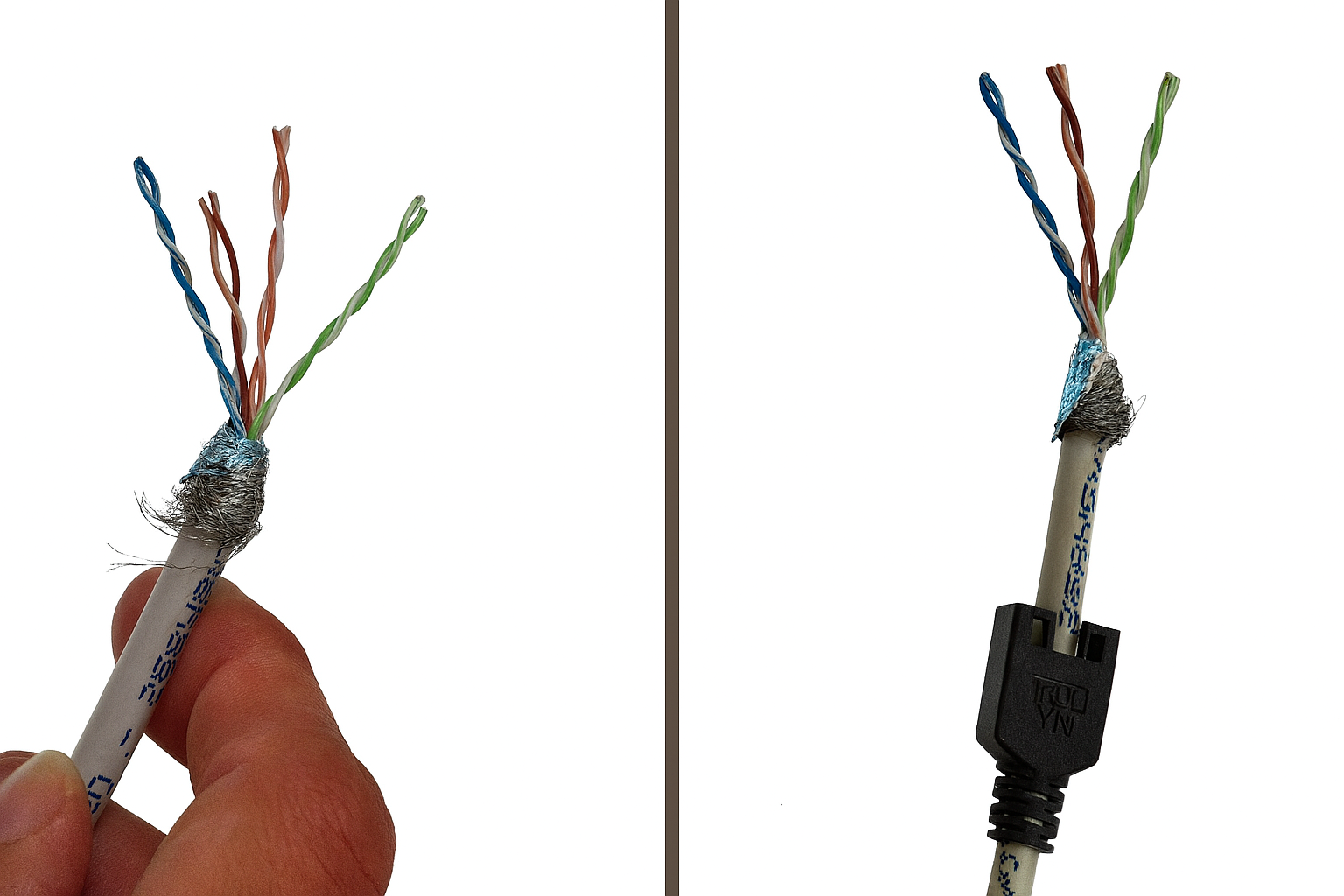

Ganz wichtig: Als nächstes den Knickschutz über das Kabel schieben – das erspart später Arbeit und Frust. Im Anschluss werden die Adernpaare entzwirbelt, sodass schlussendlich jede Ader einzeln bearbeitet werden kann.
4.Schritt

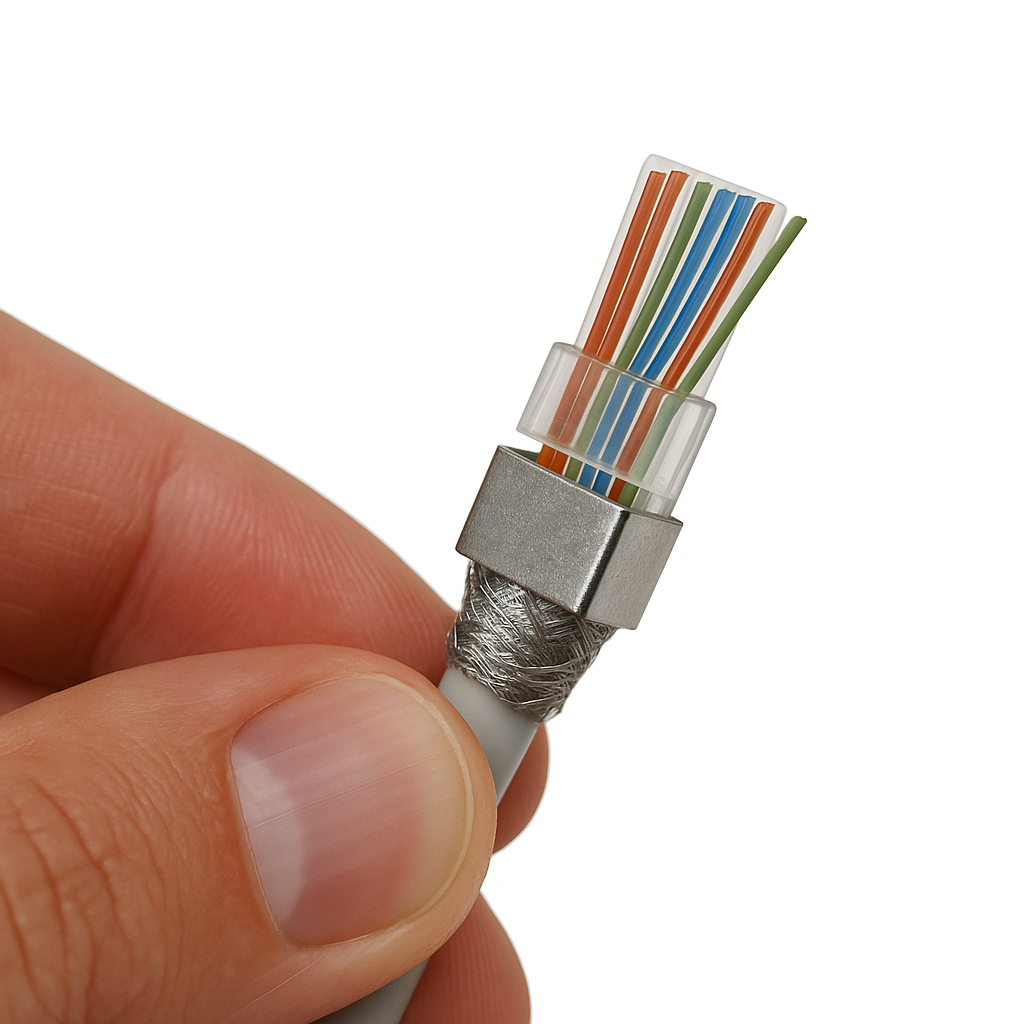

Im nächsten Schritt werden die überstehenden Adern mit einem Kabel- oder Seitenschneider bündig abgeschnitten und die Einfädelhilfe (Guided Plate) über die Adern gesteckt. Hier muss auf die richtige Belegung der Adern geachtet werden; diese kann dem Schaltplan entnommen werden.
5.Schritt

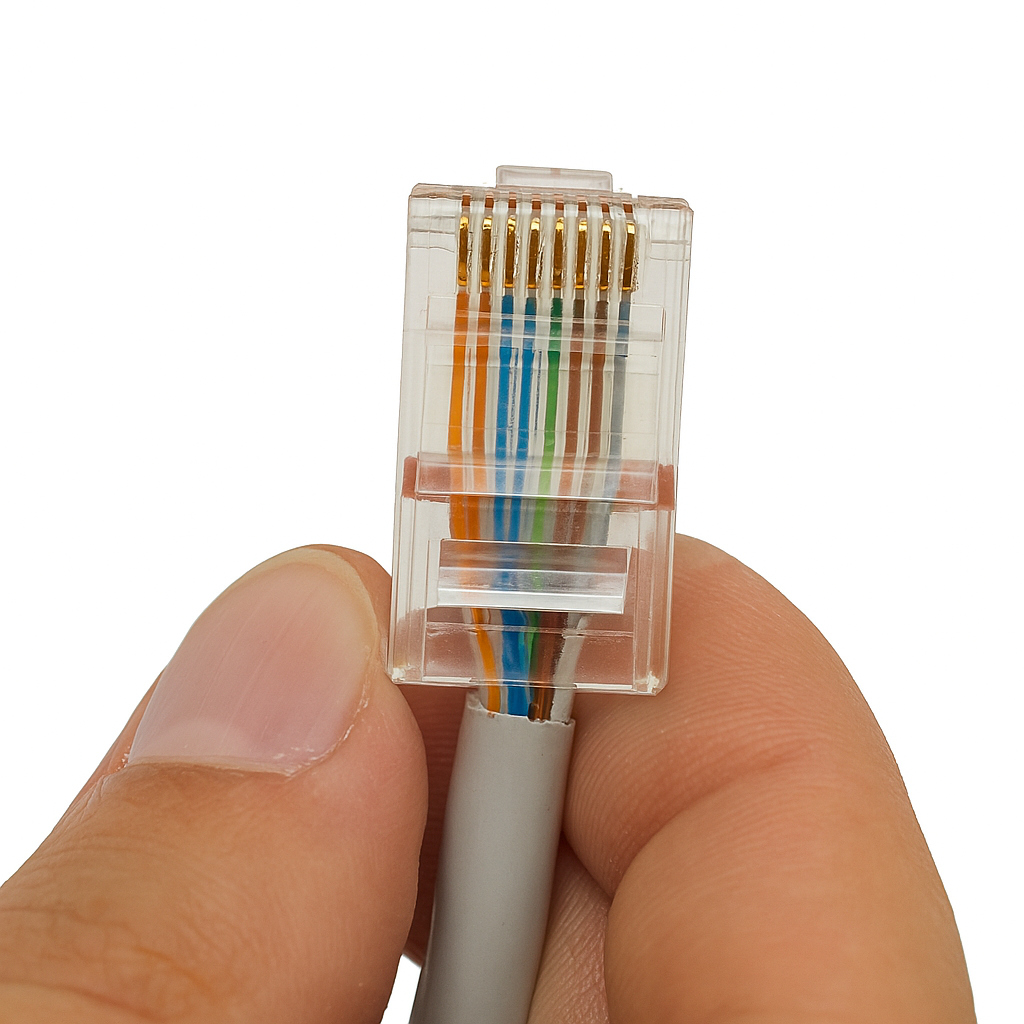

Jetzt wird das Kabel vorsichtig mit aufgesteckter Einfädelhilfe bis zum Anschlag in den RJ45-Stecker eingeführt. Wichtig: Alle Adern müssen im Steckergehäuse ganz vorne anstoßen. Bei Patchkabel mit Schirmung muss zusätzlich darauf geachtet werden, dass eine leitende Verbindung zwischen Stecker und Kabelschirmung vorhanden ist.
Das Crimpen des Kabels
1.Schritt

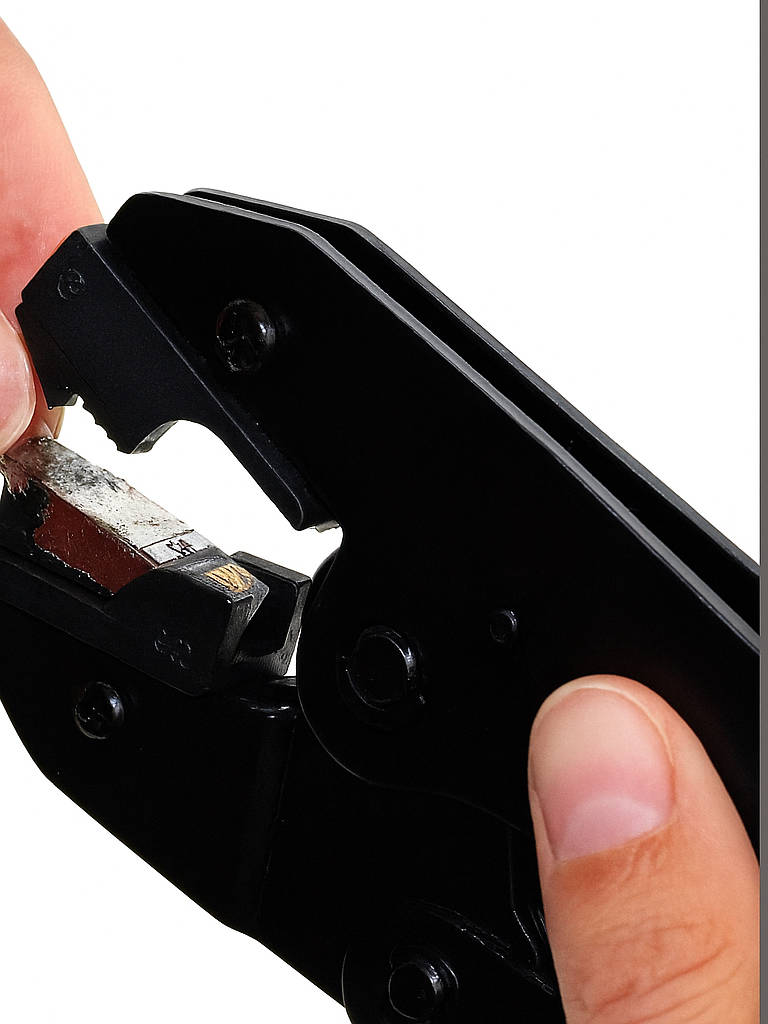

Nun wird der RJ45-Stecker in die Crimpzange eingelegt – unbedingt darauf achten, dass der Stecker vom Typ RJ45 richtig im Werkzeug liegt, da ansonsten die Kontakte im Stecker nicht optimal hergestellt werden.
2.Schritt
Liegt der Stecker richtig in der Crimpzange, erfolgt das eigentliche Crimpen des Kabels. Hierzu wird die Zange in einem Zug einmal komplett durchgedrückt. Hochwertige Crimpzangen verfügen über eine Rastung, die sich erst dann öffnet, wenn genug Druck ausgeübt wurde. Tipp: Auch wenn die Auswahl an Crimpzangen sehr groß ist, sollte bei der Auswahl nicht gespart werden, damit die RJ45-Stecker entsprechend fest an den Enden der Patchkabel halten. Nun sind alle acht Kontakte mit den Adern verbunden und das Kabel ist gecrimpt.
3.Schritt

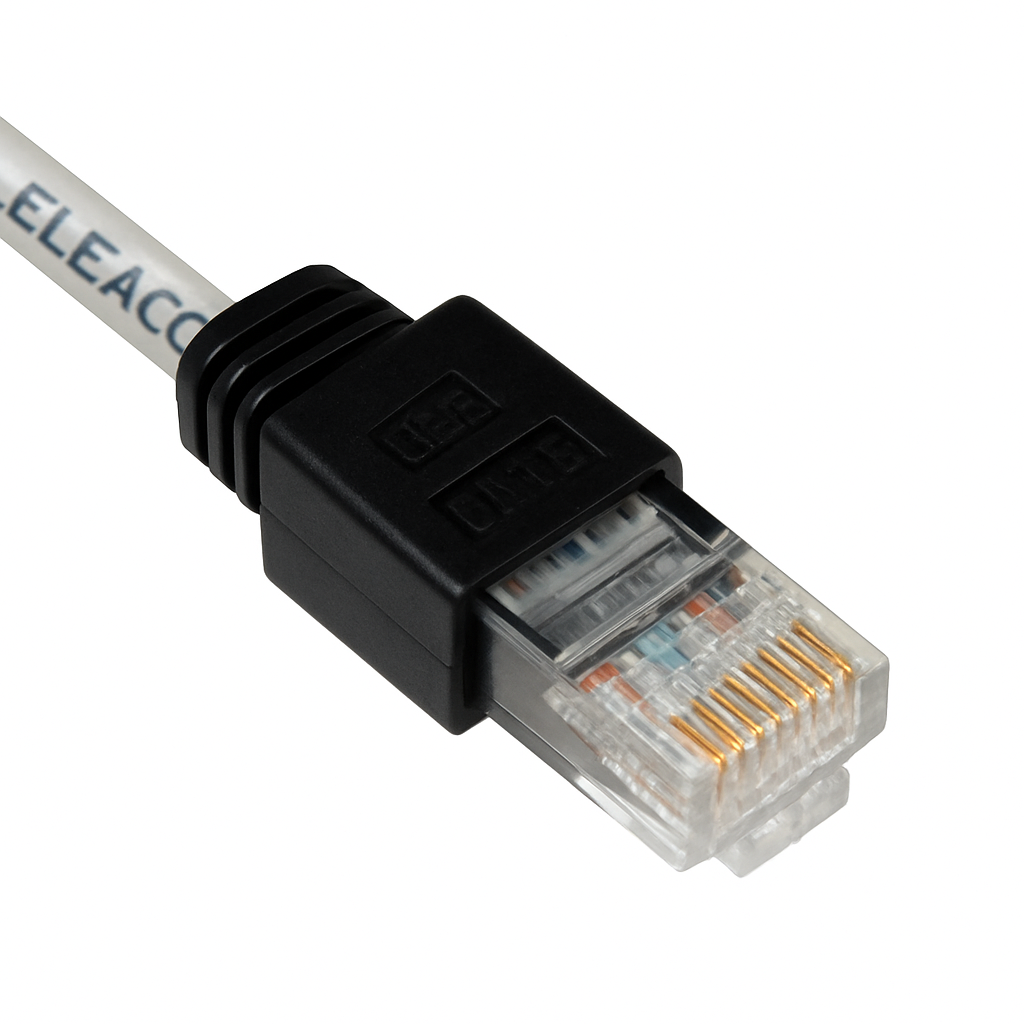

Wurde der RJ45-Stecker fertig an das Verlegekabel gecrimpt, wird die überstehende Schirmung mit dem Werkzeug gekürzt und der Knickschutz vorsichtig komplett über den Stecker geschoben.
4.Schritt
Zu guter Letzt wird das Patchkabel mit dem Kabeltester auf Funktionalität getestet – fertig! Du hast dein Patchkabel erfolgreich gecrimpt! Nun kannst du mit der Verkabelung beginnen und Ihr Netzwerk einrichten.
Fazit: Verlegekabel und Patchkabel erfolgreich selbst crimpen
Das Crimpen von Verlegekabeln und Patchkabeln ist mit dem richtigen Werkzeug und einer klaren Anleitung problemlos möglich. Wer seine RJ45-Stecker selbst montiert, spart nicht nur Kosten, sondern profitiert auch von maßgeschneiderten Kabellängen und einer professionellen Netzwerkqualität. Entscheidend für ein gutes Ergebnis sind sauberes Arbeiten, die korrekte Pin-Belegung (T568A oder T568B) und die Verwendung von hochwertigem Material. Mit Crimpzange, Abisolierer und Kabeltester lassen sich Kabel zuverlässig vorbereiten, anschließen und prüfen. Wer die Tipps aus der Schritt-für-Schritt-Anleitung beachtet, kann Netzwerkkabel selber machen und so sein Heim- oder Firmennetzwerk optimal aufbauen. Damit sind individuelle Lösungen ohne Kabelsalat und mit hoher Leistungsfähigkeit jederzeit möglich.
2: Orange
3: Weiß-Grün
4: Blau
5: Weiß-Blau
6: Grün
7: Weiß-Braun
8: Braun
Wichtig: Auf beiden Seiten denselben Standard verwenden, sonst hast du ein Crossover-Kabel.
