Die richtige Abschirmung des Netzwerkkabels
Wer Netzwerkinfrastrukturen plant oder betreibt, begegnet schnell dem Thema „Abschirmung“ von Kabeln. Doch welche Rolle spielt sie eigentlich im Arbeitsalltag und wann lohnt es sich, genauer hinzuschauen?Hier erfährst du, welche Arten von Abschirmungen es gibt, welche Vorteile sie bieten und wie du die passende Lösung für deine Umgebung auswählst. So stellst du sicher, dass deine Netzwerke stabil, leistungsfähig und störungsfrei laufen.

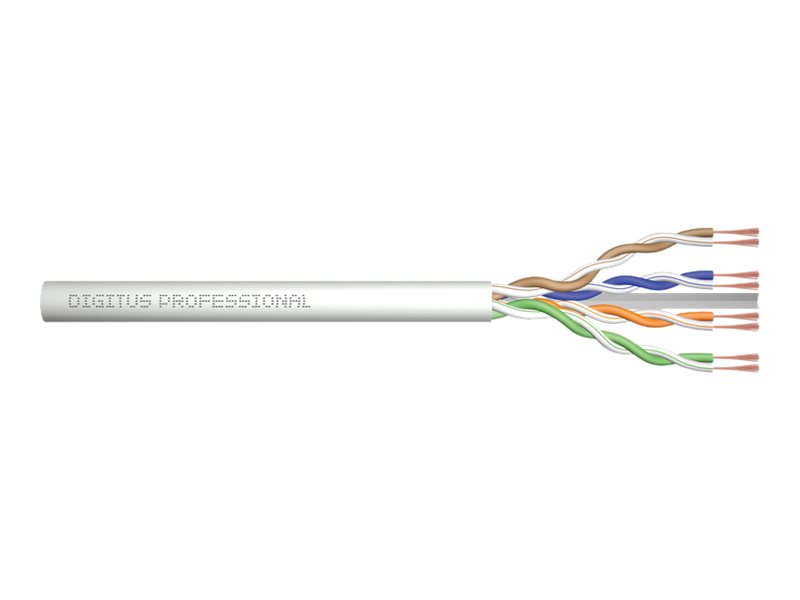

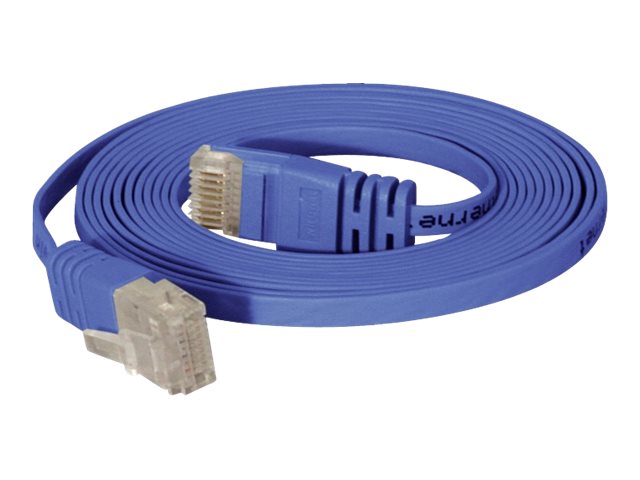

UTP – das ungeschirmte Kabel
UTPs sind Netzwerkabel, bei denen die Adernpaare geschirmt sind. Man unterscheidet ungeschirmte Netzwerkkabel (UTP = Unshielded Twisted Pair) von denen, deren Adernpaar eine Schirmung besitzen (FTP = Foiled Twisted Pair & STP = Screened Twisted Pair). Die ungeschirmten UTP Kabel werden rund um den Globus in überwiegender Mehrzahl für Ethernet-LANs verwendet. Ein UTP-Cat 5e Kabel kann einem Gigabit-Ethernet durchaus genügen. UTP Kabel bis Cat 6 besitzen aufgrund der fehlenden Schirmung einen kleinen Durchmesser und können daher einfach und flexibel installiert werden, zudem sind sie günstiger als die geschirmten Kabel.
Folgende ungeschirmte Netzwerkabel gibt es auf dem Markt:

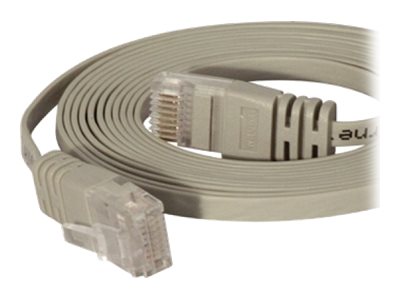

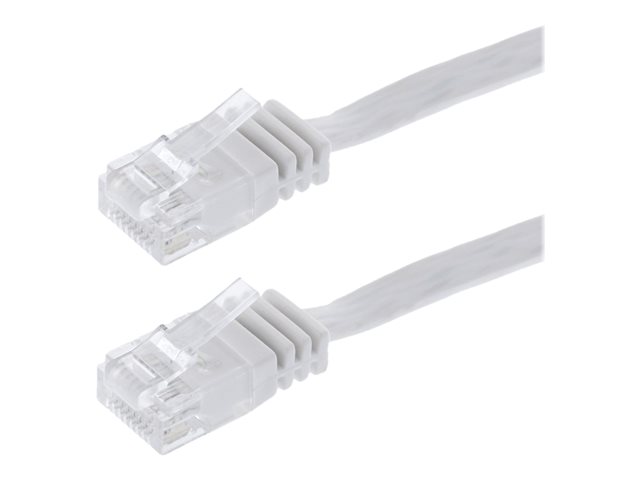

U/UTP
Unshielded UTP
Ungeschirmte Adernpaare im Kabel
S/UTP
Screened UTP
Ungeschirmte Adernpaare und Geflechtschirm um die Leiterbündel

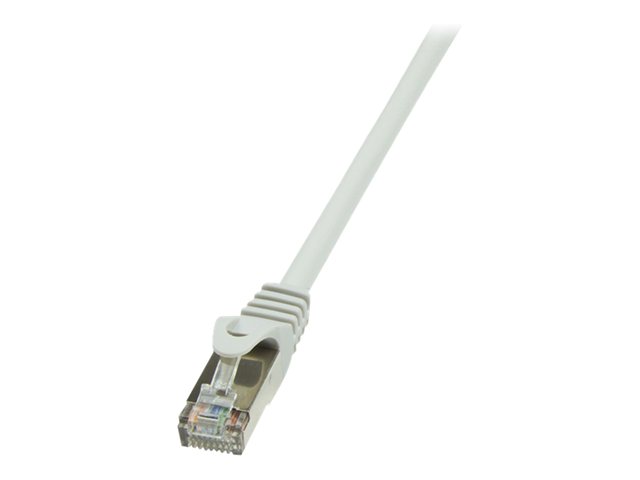

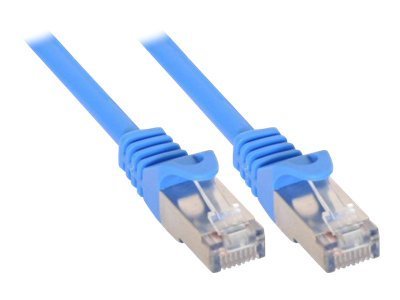

F/UTP
Foiled UTP
Ungeschirmte Adernpaare und Folienschirm um die Leiterbündel
SF/UTP
Screened + Foiled UTP
Ungeschirmte Adernpaare und Geflecht- & Folienschirm um die Leiterbündel
Nachteilig wirkt sich die fehlende Schirmung jedoch auf die Verlegung in der Nähe anderer elektrischer Geräte aus. Hier müssen zu anderweitigen, elektronischen Kabeln deutlich weitere Abstände eingehalten werden, um einen störungsarmen Betrieb zu gewährleisten. Deutliche Abstriche müssen hinsichtlich der Übertragungsqualität in Kauf genommen werden. Im Folgenden stellen wir die unterschiedlichen LAN-Kabel-Schirmungsarten im Detail vor.

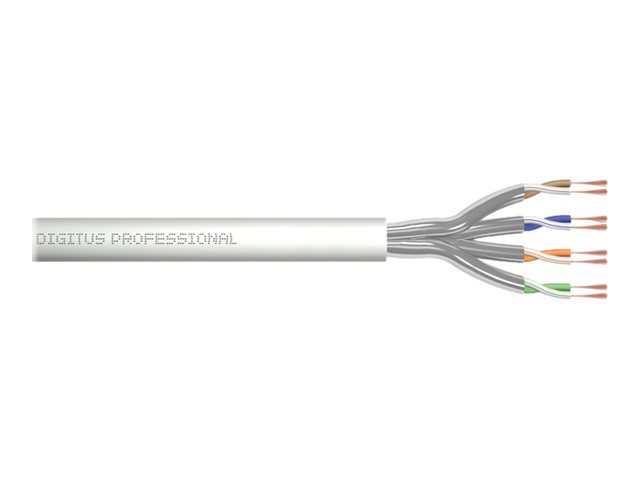

STP & FTP – die Kabel mit dem Schirm
Das STP-Kabel (Screened Twisted Pair) besitzt im Gegensatz zum UTP Kabel eine Schirmung um die Adernpaare. Die geschirmten Kabel werden mit Drahtgeflechten und/oder Folien vor störenden Einflussfaktoren von außerhalb abgeschirmt. Man unterscheidet hier S/STP (screened shielded twisted pair) und F/STP=foiled shielded twisted pair. Bei S/STP liegt ein schützendes Drahtgeflecht über den jeweiligen Adernpaaren und schirmt die Adern nochmals in ihrer Gesamtheit ab. Bei F/STP Kabeln kommt hingegen eine Folie zur Schirmung aller Adern zum Einsatz. Die einzelnen Paare werden auch hier mit Flechten aus Draht geschützt. FTP (Foiled Twisted Pair) ist der Oberbegriff für Kabel, die von einer Folie vor Außeneinwirkungen geschützt werden. Bei der FTP Schirmung kann man noch einmal die Schirmung von einzelnen Adernpaaren und einer Gesamtschirmung unterscheiden. Wird jeweils ein Adernpaar durch eine Folie geschirmt, spricht man von PiMF (Paar in Metallfolie), wohingegen bei ViMF (Vierer in Metallfolie) zwei Adernpaare abgeschirmt werden. S/FTP basiert auf FTP, bieten darüber hinaus allerdings einen Gesamtschirm aus Folie oder Draht. Damit bieten Patchkabel mit S/FTP-Schirmung den bestmöglichen Schutz vor Störquellen und ermöglichen somit eine Signalverteilung über weite Strecken mit minimalen Verlusten.
SF/FTP
Screened + Foiled FTP
Foliengeschirmte Aderpaare im Kabel
S/STP
Screened STP
Geflechtschirm um Aderpaare und um die Leiterbündel
F/STP
Foiled STP
Geflechtschirm um Aderpaare und Folienschirm um die Leiterbündel
CAT - Die Leistungskategorien der Netzwerkkabel
Netzwerkkabel werden in Kategorien (CAT) unterteilt, die ihre Leistungsfähigkeit anhand von Übertragungsgeschwindigkeit und Frequenz bestimmen, wobei CAT 5e-Kabel derzeit am häufigsten genutzt werden. Für größere Datenmengen sind leistungsstärkere Kategorien nötig, da höhere Frequenzen schnellere Datenübertragung über größere Distanzen ermöglichen. Allerdings stoßen Kupferkabel bei Reichweiten über 100 Meter an ihre Grenzen, selbst bei modernen Standards wie CAT 7.
CAT 5 / CAT 5e
Maximale Betriebsfrequenz: 100MHz Unterstützte Ethernet-Standards: Bis 1 Gbit/s (Gigabit Ethernet) Häufigster Einsatzbereich: Heimnetzwerke, ältere Büros
CAT 6
Maximale Betriebsfrequenz: 250MHz Unterstützte Ethernet-Standards: Bis 1 Gbit/s Häufigster Einsatzbereich: Neubauten, moderne Büros
CAT 6a
Maximale Betriebsfrequenz: 500MHz Unterstützte Ethernet-Standards: Bis 10 Gbit/s Häufigster Einsatzbereich: Unternehmensnetzwerke
CAT 7
Maximale Betriebsfrequenz: 500MHz Unterstützte Ethernet-Standards:Bis 10 Gbit/s Häufigster Einsatzbereich: Industrie, professionelle IT
CAT 7a
Maximale Betriebsfrequenz: 1000MHz Unterstützte Ethernet-Standards:Bis 10 Gbit/s Häufigster Einsatzbereich:Rechenzentren, Backbone
CAT 8
Maximale Betriebsfrequenz: 2000MHz Unterstützte Ethernet-Standards:Bis 40 Gbit/s Häufigster Einsatzbereich:Rechenzentren, Serverräume
Fazit: Warum die richtige Abschirmung deiner Netzwerkkabel essenziell ist
Die Auswahl der passenden Kabelabschirmung ist ein entscheidender Faktor, um stabile, leistungsfähige und störungsfreie Netzwerkverbindungen sicherzustellen. Während UTP-Kabel (ungeschirmt) durch ihre Flexibilität und geringeren Kosten überzeugen – vor allem in kurzen, weniger komplexen Umgebungen – stoßen sie in störungsanfälligen, industriellen oder dicht verlegten Bereichen schnell an ihre Grenzen. In solchen Szenarien sind STP, FTP oder S/FTP unabdingbar, da sie durch Metall- oder Folienabschirmung elektromagnetische Interferenzen effektiv reduzieren.
Eine Abschirmung schützt die Datenübertragung vor elektromagnetischen Störungen (EMI) und Übersprechen durch benachbarte Kabel. Dadurch bleibt das Signal stabil, und die Übertragungsrate wird nicht beeinträchtigt.
UTP (Unshielded Twisted Pair): ohne Abschirmung, günstig und flexibel, aber störanfällig.
-
STP (Shielded Twisted Pair): Adernpaare mit zusätzlichem Drahtgeflecht oder Folie abgeschirmt.
-
FTP (Foiled Twisted Pair): Gesamtschirmung mit Folie um alle Adernpaare.
-
S/FTP (Screened Foiled Twisted Pair): Kombination – Gesamtschirmung + Folie um jedes Paar, maximaler Schutz.
UTP-Kabel reichen in ruhigen Umgebungen (z. B. Privathaushalt, kurze Kabelstrecken, keine Nähe zu starken Stromquellen) vollkommen aus.
In industriellen Umgebungen, Bürogebäuden mit vielen parallelen Leitungen, bei langen Kabelstrecken oder in Rechenzentren sind abgeschirmte Kabel Pflicht, um Störungen und Datenverluste zu vermeiden.
Ja. Sie sind in der Regel steifer, teurer und etwas aufwendiger beim Verlegen, da auch eine korrekte Erdung beachtet werden muss.
Ohne korrekte Erdung kann eine Abschirmung sogar kontraproduktiv wirken, weil sich Störungen aufbauen. Deshalb müssen abgeschirmte Kabel immer mit geeigneten Dosen, Patchpanels und Erdungsanschlüssen verarbeitet werden.
Cat5e: 1 Gbit/s, heute eher für einfache Anwendungen.
-
Cat6: bis 10 Gbit/s auf kurze Strecken.
-
Cat6a: bis 10 Gbit/s auf 100 m, Standard im Business-Bereich.
-
Cat7/Cat7a: sehr hohe Schirmung, bis 40 Gbit/s – eher für Spezialanwendungen.
-
Cat8: bis 40 Gbit/s auf kurze Distanzen, vor allem im Rechenzentrum.
